Contrôle des fuites & surcharge — Tableau électrique

Mesures réalisées au multimètre (Fluke 15B Max) et/ou pince ampèremétrique fuite.

Zones humides & Cuisine
Vérifier : tension ~230V, diff 30 mA, terre la plus basse possible
Circuit Disj. (A) Diff. (mA) Tension (V) Puissance (W) Courant (A) Charge (%) Fuite (mA) Terre (Ω) Statuts Verdict
Salle de bains – prise lave-linge 16 30 230
OK
 1 650 7,20 45,0%
OK
 4,5
Faible
 62
Correcte
 Tension: OK Charge: OK Fuite: Faible Terre: Correcte OK
Cuisine – prises plan de travail 20 30 230
OK
 3 200 15,80 79,0%
Surv.
 7,9
Modérée
 58
Correcte
 Tension: OK Charge: Surv. Fuite: Modérée Terre: Correcte À corriger
Cuisine – four 20 30 230
OK
 4 200 18,90 94,5%
Élevée
 10,2
Élevée
 58
Correcte
 Tension: OK Charge: Élevée Fuite: Élevée Terre: Correcte À corriger
Pièces sèches
Vérifier : tension ~230V, diff 30 mA, terre la plus basse possible
Circuit Disj. (A) Diff. (mA) Tension (V) Puissance (W) Courant (A) Charge (%) Fuite (mA) Terre (Ω) Statuts Verdict
Chambres – éclairage 10 30 230
OK
 230 1,10 11,0%
OK
 0,6
Faible
 62
Correcte
 Tension: OK Charge: OK Fuite: Faible Terre: Correcte OK
Salon – prises 16 30 230
OK
 2 700 13,90 86,9%
Élevée
 2,8
Faible
 62
Correcte
 Tension: OK Charge: Élevée Fuite: Faible Terre: Correcte À corriger
PC bureau 16 30 230
OK
 500 3,20 20,0%
OK
 1,2
Faible
 62
Correcte
 Tension: OK Charge: OK Fuite: Faible Terre: Correcte OK
Comment reconnaître une ligne trop chargée ?
  • Le courant mesuré approche ou dépasse le calibre du disjoncteur (≥ 100% → Surcharge).
  • Entre 85% et 100% → Élevée, rééquilibrer les usages (déporter appareils).
  • Le disjoncteur déclenche à l’usage d’un gros appareil (four, plaques, LL) → circuit dédié recommandé.
  • Puissance ≈ Tension × Courant (ex : 230 V × 16 A ≈ 3680 W max conseillé).

Astuce Commence la mesure de courant sur la plus grande plage (pince ou 10 A), puis affine.

Fuites & différentiels (30 mA)
  • Surveiller que la fuite totale reste bien inférieure au calibre du différentiel (règle pratique : rester largement en-dessous, idéalement < 30% pour du 30 mA).
  • Si plusieurs circuits sous le même diff, additionner les fuites probables → sinon déclenchements intempestifs.
  • Fuite élevée côté appareils en veille (alims à découpage, filtres EMI) : isoler par circuit dédié si nécessaire.

Mesure Utilise une pince ampèremétrique de fuite qui enserre phase+neutre du même circuit ; le courant lu ≈ fuite vers terre.

Mémo mesure – Fluke 15B Max
  1. Tension : rouge sur VΩ, noir sur COM, position V~. Mesurer en parallèle.
  2. Courant : rouge sur 10A (puis mA si faible), noir sur COM, position A~ (secteur). Mesurer en série (ou mieux : pince ampèremétrique).
  3. Continuité/terre : mode Ω/continuité pour vérifier la continuité du conducteur de protection (attention : méthodes de mesure de résistance de terre dédiées requièrent un appareil spécifique).

⚠️ Interventions sous tension : respecter strictement les règles de sécurité. En cas de doute, couper l’alimentation et/ou faire intervenir un électricien qualifié.

Petite table d’interprétation
ParamètreOKAlerteAction
Charge disjoncteur< 70%≥ 85%Répartir charges / circuit dédié
Fuite vs diff 30 mA< ~20–30%> ~30%Isoler sources de fuite, vérifier appareils
Tension216–253 V~Hors plageVérifier alimentation / chutes de tension
Terre (indicatif)≤ 100 Ω (TT)> 100–200 ΩAméliorer prise de terre / liaisons
Modèle éducatif. Adapter aux normes en vigueur (schéma TT/TN/IT, sélectivité, sections, etc.).

Tableau 2 rangées

  • Bornier de terre (haut, vert) : tous les conducteurs vert/jaune y sont raccordés (continuité de protection PE).
  • Rangée du haut :
    • Interrupteur différentiel 30 mA – 63 A (à gauche) : protège les personnes sur l’ensemble de la rangée.
    • Disjoncteurs divisionnaires : profils C20 / C16 / C10 (étiquettes rouges DNX3).
      Lecture courante : C10 = circuits éclairage, C16 = prises générales, C20 = circuits “dédiés” (cuisine, LL/LV, petits chauffages).
    • Module 25 A (2 P) : très souvent contacteur J/N de chauffe-eau ou commande dédiée.
  • Rangée du bas :
    • Interrupteur différentiel 30 mA – 40 A (à gauche) : seconde zone protégée.
    • Disjoncteurs C10/C16 : autres circuits éclairage/prises (salon, chambres, bureau…).
    • Deux prises 16 A en façade (à droite) : pratique pour tests/maintenance (pense au calibre et à la sélectivité).
  • Peignes d’alimentation phase/neutre
  • Organisation : câblage soigné, retour neutres sur borniers, repérage à compléter sur étiquettes.

Affectations conseillées (à adapter à tes circuits)

ModuleCalibreUsage recommandéRemarques
Diff. rangée haute63 A / 30 mAPersonnes – zone “puissances”Type A conseillé si plaques/LL/LV
Disj. C2020 ACuisine (prises plan), LL/LV dédiésSection 2,5 mm²
Disj. C1616 APrises générales/salonSection 1,5–2,5 mm² selon norme locale
Disj. C1010 AÉclairageSection 1,5 mm²
Contacteur25 A (2P)Chauffe-eau J/NCommande par horloge/EDF (si présent)
Diff. rangée basse40 A / 30 mAPersonnes – zone “générale”Éclairage/prises chambres, bureau…

Contrôles utiles

  • Test différentiel (bouton “T”) sur chaque ID → déclenchement OK.
  • Charge : éviter > 85 % en régime continu sur un disjoncteur.
  • Fuites : surveiller le cumul sous chaque ID 30 mA (pince fuite sur phase+neutre des départs).
  • Terre : continuité PE et valeur de prise de terre correctes.

Sécurité : interventions hors tension, EPI, serrage au couple, repérage clair de chaque départ.

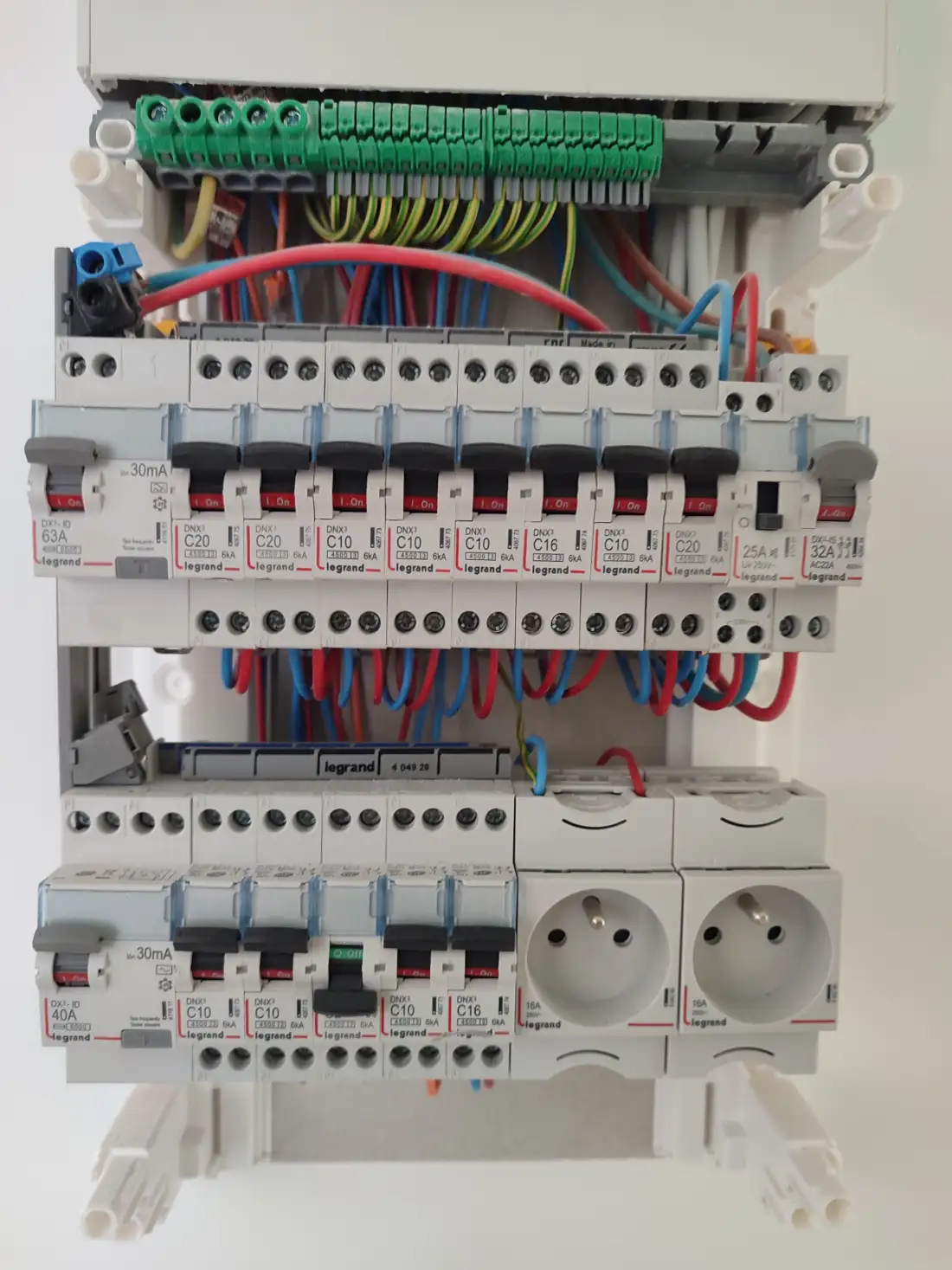

Tableau électrique 2 rangées Legrand
Vue interne : bornier de terre (haut), 2 interrupteurs différentiels 30 mA (63 A / 40 A), disjoncteurs DNX3 (C10/C16/C20), contacteur 25 A, prises 16 A en façade.
📞 06 52 01 77 96

Récapitulatif — normes, pannes courantes et sécurité électrique (habitation)

1) Normes & principes à respecter

  • NF C 15-100 : norme de référence en logement (conception, sections, protections, différentiels 30 mA, volumes SDB, etc.).
  • Protection différentielle 30 mA : au minimum 2 interrupteurs différentiels répartissant les circuits (type AC/A/F selon appareils).
  • Disjoncteurs adaptés : C10 (éclairage), C16 (prises générales), C20 (prises dédiées cuisine/LL/LV), C32 (plaque), avec sections conformes (1,5 mm², 2,5 mm², 6 mm²…).
  • PE/terre : continuité de tous les conducteurs vert/jaune, liaisons équipotentielles dans pièces d’eau.
  • Repérage : circuits étiquetés, schéma disponible au tableau, peignes bien protégés, serrages au couple.
  • Parafoudre : recommandé, et obligatoire selon exposition/zone (se référer à la NF C 15-100).
  • Consuel : attestation de conformité requise pour une installation neuve ou totalement rénovée avant mise sous tension.
  • Détecteur de fumée (DAAF) : obligatoire en habitation (au moins un par logement).

2) Pannes les plus connues (diagnostic rapide)

Différentiel 30 mA qui saute

  • Appareil en défaut d’isolement (LL/LV, chauffe-eau, plaques, congélateur).
  • Multiprise/alim à découpage fuyarde (TV, PC, chargeurs).
  • Fuite cumulée trop élevée sous un même différentiel (rééquilibrer les circuits).

Disjoncteur divisionnaire qui déclenche

  • Surcharge (puissance > calibre : ex. 16 A ≈ 3680 W max en continu).
  • Court-circuit (prise/appareil, câble écrasé, bornes desserrées).
  • Section de fil inadaptée (échauffement, déclenchement thermique).

3) Conseils pour multiprises & charges d’appareils

  • Jamais de “multiprises en cascade” (multiplier les blocs les uns dans les autres) → risque d’échauffement fort.
  • Vérifier l’ampérage : une multiprise 16 A n’est pas faite pour cumuler des appareils chauffants (radiateur, grille-pain, fer, four, bouilloire) en même temps.
  • Enrouleurs : dérouler totalement avant usage à forte charge (sinon bobine chauffe).
  • Chargeurs (téléphone, PC, trottinette/VAE) :
    • Poser sur une surface dure, ventilée (jamais sur lit/canapé).
    • Débrancher après charge ; ne pas charger la nuit sans surveillance.
    • Éviter câbles/chargeurs non conformes ou endommagés.
  • Prises cuisine : circuits dédiés pour gros appareils (LL, LV, four, plaque) → pas de multiprise pour ces usages.

4) Dangers fréquents & bonnes pratiques

  • Câbles abîmés, écrasés sous meubles, ou rallonges permanentes → à proscrire.
  • Borniers/peignes desserrés → échauffement et noircissement : contrôler le serrage hors tension.
  • Humidité/pièces d’eau : respecter les volumes SDB, appareillages IP adaptés, liaisons équipotentielles.
  • Boîtes de dérivation accessibles et fermées ; connexions avec bornes certifiées (pas de dominos en vrac).
  • Éclairage LED : privilégier drivers/ampoules certifiés, éviter le très bas de gamme.

5) Check-list sécurité “particulier”

  • Au moins 2 différentiels 30 mA pour répartir les circuits.
  • Étiquetage clair de tous les départs au tableau.
  • Terre présente sur toutes les prises, continuité vérifiée.
  • DAAF fonctionnel (test mensuel), extincteur domestique conseillé.
  • Pas de multiprises en cascade, pas de rallonge “définitive”.
  • Visuel régulier : traces de chauffe, odeurs, déclenchements répétés = diagnostic nécessaire.

Références utiles (France, habitation)

  • NF C 15-100 : norme des installations électriques basse tension en logement.
  • Consuel : attestation de conformité pour les installations neuves/rénovées avant mise sous tension.
  • Détecteur de fumée (DAAF) : obligation légale d’équipement dans les logements (depuis 2015).
  • Assurances habitation : peuvent exiger la conformité aux normes et un entretien régulier.

Remarque : la NF C 15-100 est une norme (référence technique) ; certaines obligations découlent de la sécurité des personnes, de la mise en conformité (Consuel) et de la responsabilité de l’occupant/propriétaire. En cas de doute, fais valider par un électricien qualifié.

6) En cas d’urgence

  • Odeur de chaud, fumée ou disjonctions répétées : coupe immédiatement le circuit concerné (ou l’ensemble) et fais diagnostiquer.
  • Appareil tombé dans l’eau : ne touche pas. Coupe au disjoncteur avant toute manipulation.
  • Choc électrique, brûlure : 112 / pompiers 18 – ne rebranche pas tant que la cause n’est pas traitée.
