Équilibrage de réseaux de radiateurs

Pré-requis

• Réseau purgé et pression conforme (vase d’expansion OK).
• Pompe en bon état (vitesse/Δp adaptés au réseau thermostatique).
• Vannes / robinets de réglage (retour) accessibles et fonctionnels.
• Robinets thermostatiques ouverts à fond pendant l’équilibrage.

Formules utiles

Procédure pas-à-pas

1. Mettre en température l’installation (chaudière/GTB en demande, courbe de chauffe stable).
2. Régler la pompe : préférer un mode Δp variable sur réseau avec thermostatiques.
3. Commencer par les radiateurs les plus éloignés (hydrauliquement) ou en fin de boucle.
4. Pour chaque radiateur :
   • Robinets thermostatiques ouverts à fond (position max).
   • Mesurer le ΔT aller/retour (pinces ou sondes) ; viser ΔT 15–20 K.
   • Ajuster le robinet de réglage (retour/lockshield) : ouvrir si ΔT trop élevé (débit insuffisant), refermer légèrement si ΔT trop faible (débit excessif).
   • Laisser stabiliser 5–10 min après chaque réglage.
5. Remonter la boucle vers les radiateurs plus proches de la chaudière, en finissant par les plus favorisés.
6. Faire un 2ᵉ passage de contrôle (les premiers réglages influencent les suivants).

Mesures et méthodes

• ΔT par sondes (pinces sur départ/retour) : simple et suffisant sur petits réseaux.
• Débitmètre/Mano diff sur vanne d’équilibrage avec courbe Kv du fabricant.
• Débitmètre ultrason clamp-on sur colonnes principales pour vérifier les branches.

Réglage de la pompe

• Réseau avec thermostatiques : Δp variable (limite le bruit et la sur-circulation).
• Réseau sans thermostatiques : Δp constant possible, vitesse adaptée au besoin.
• Prévoir un by-pass différentielle si nécessaire (sécurité anti-surpression).

Branches, colonnes & sous-stations

• Équilibrer d’abord les branches principales (colonnes), puis les émetteurs.

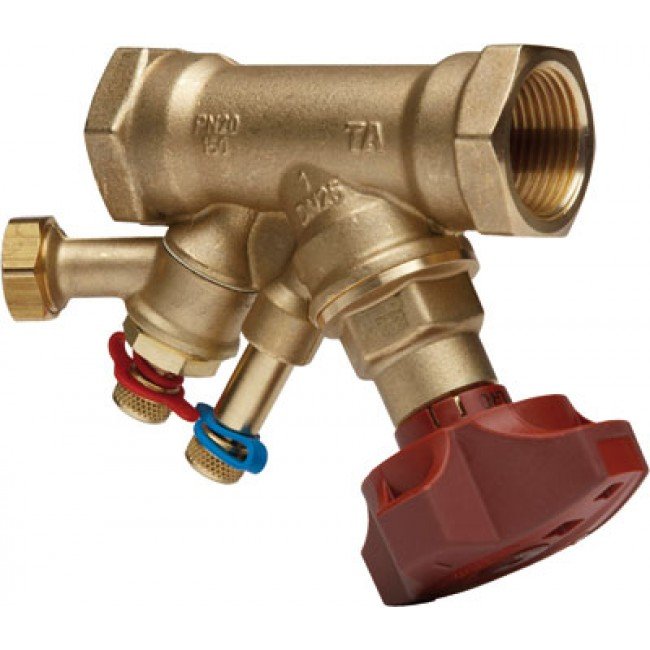

• Installer des vannes d’équilibrage (mesure intégrée) en pied de colonne.
• En bi-tubes : contrôler l’orientation des retours et les éventuels shunts.

Erreurs fréquentes à éviter

• Équilibrer avec des **thermostatiques partiellement fermés**.
• Confondre un radiateur emboué avec un manque de débit (penser désembouage/filtration).
• Oublier de laisser stabiliser après chaque ajustement.
• Ne pas vérifier la pression de gonflage du vase : instabilité et bruits garantis.

Consignation et maintenance

• Noter pour chaque radiateur : pièce, puissance estimée, ΔT final, **position de la vanne** (nombre de tours).
• Apposer une étiquette (ex. “Régler 1/2 tour d'été”).
• Prévoir un contrôle annuel (prise en main chauffage, purge, vérification rapide).
